St. Jakob-Park Basel
Energieeffiziente Kälteversorgung mit TURBOCOR-Technologie

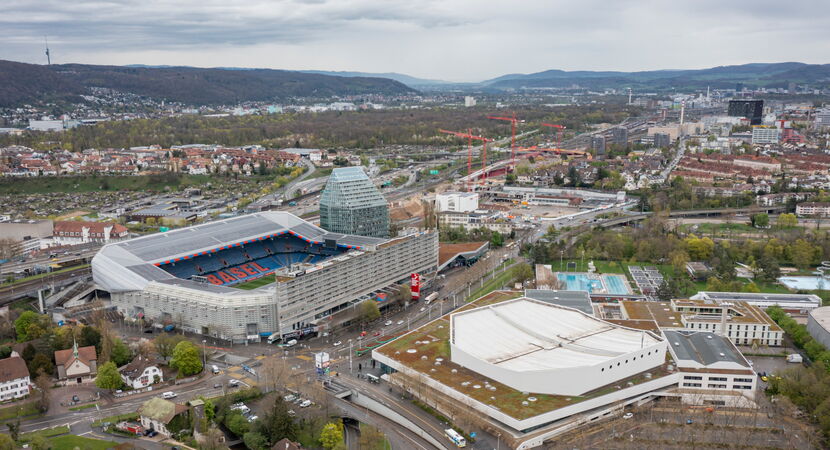

Der St. Jakob-Park in Basel ist ein multifunktionaler Gebäudekomplex, der Sport, Events, Shopping, Gastronomie und weitere Nutzungen vereint.
Das Projekt
Im Rahmen der Erneuerung der Kälteversorgung des Gebäudekomplexes war ursprünglich eine Lösung mit kompakten Scroll-Kältemaschinen und integrierten Verflüssigern vorgesehen. Die damit verbundenen hohen Verflüssigungstemperaturen hätten jedoch zu einem erhöhten Energieverbrauch und höheren Betriebskosten geführt.
Klima Kälte Kopp analysierte das Anlagenkonzept und entwickelte gemeinsam mit den Projektbeteiligten eine effizientere Alternative. Zum Einsatz kommen drei wassergekühlte QUANTUM W0500 Kältemaschinen mit ölfreien TURBOCOR-Zentrifugalverdichtern und dem Low-GWP-Kältemittel R-1234ze.
Die drei Anlagen stellen gemeinsam 1.35 MW Kälteleistung bereit und erreichen insbesondere im Teillastbetrieb hohe Wirkungsgrade. Eine stufenlose Teillastregelung ermöglicht die bedarfsgerechte Leistungsanpassung. Fünf Trockenrückkühler mit insgesamt 1,6 MW Rückkühlleistung ergänzen das System.
Zusätzlich verfügen die Kältemaschinen über Wärmerückgewinnung, Energiemessung sowie moderne Kommunikations- und Regelungstechnik. Für die Integration in die bestehende Infrastruktur wurde eine objektspezifische Einhausung realisiert, die die Anforderungen an Schall- und Witterungsschutz berücksichtigt.
Technische Highlights
-
3 × wassergekühlte QUANTUM W0500 Kältemaschinen
-
Ölfreie TURBOCOR-Zentrifugalverdichter
-
Low-GWP-Kältemittel R-1234ze
-
Gesamtkälteleistung von 1.35 MW
-
5 × Trockenrückkühler mit 1.6 MW Rückkühlleistung
-
Integrierte Wärmerückgewinnung
-
Stufenlose Teillastregelung
-
Energiemessung und Kommunikationstechnik
-
Objektspezifische Einhausung für Schall- und Witterungsschutz
Höhere Effizienz durch optimiertes Anlagenkonzept
Die Kombination aus ölfreier TURBOCOR-Technologie, hoher Teillasteffizienz und bedarfsgerechter Leistungsregelung ermöglicht eine deutlich effizientere Kälteversorgung gegenüber der ursprünglich vorgesehenen Scroll-Lösung und reduziert damit die langfristigen Betriebskosten.
